導線截面應根據導線長期連續負載的允許載流量、線路的允許電壓降和導線的機械強度三項基本條件來合理選定.

    1.允許載流量

    按允許載流量選擇導線截面時，還應根據使用情況來確定:

    (1)一臺電動機導線的允許載流量(A)大于或等于電動機的額定電流。

    (2)多臺電動機導線的允許載流量(A)大于或等于容量最大的一臺電動機的額定電流加上其余電動機的計算負載電流.

    (3)電燈及電熱負載導線的允許載流量(A)應大于或等于所有電器額定電流的總和。

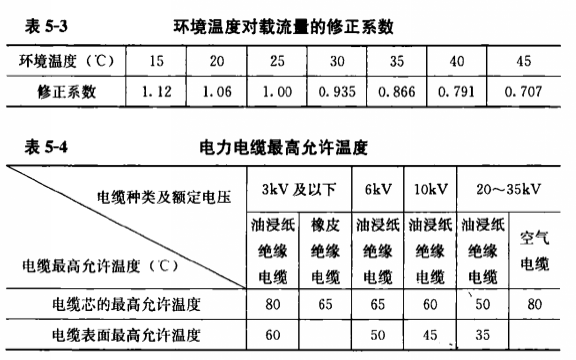

    同一截面的導線，環境溫度不同，允許載流量也不同。環境溫度越高，其允許載流能力越低.因此，導線截面經初步確定后，還要根據環境的實際溫度加以修正。絕緣導線在不同環境溫度時對載流量的修正系數和電力電纜最高允許溫度見表5-3,表5-4.

    2.允許電壓降

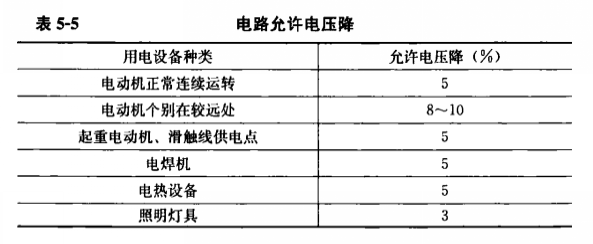

    在輸電過程中，由于線路本身也具有一定的阻抗，通過電流時也會產生電壓降即電壓損失.電壓降過大時，將會造成用電設備性能變差，不能正常工作，甚至可使電動機溫升過高而燒毀.從變壓器低壓母線至用電設備進線端的電壓降(按用電設備額定電壓計)不應超過表5-5所列數值.

3.導線的機械強度

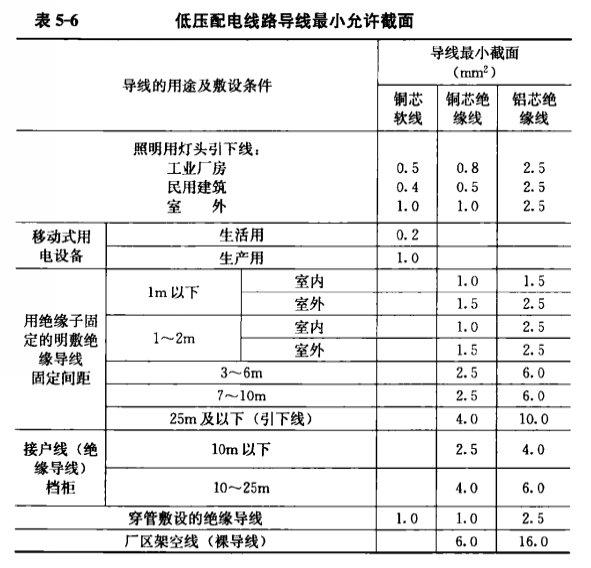

    導線截面的確定還應考慮有足夠的機械強度，由于受積雪、風力以及氣溫過低時導線的收縮力和機械外力等影響，導線會發生斷線.其具體要求見表5-6和表5-7.
